产品规格书

一、产品简介

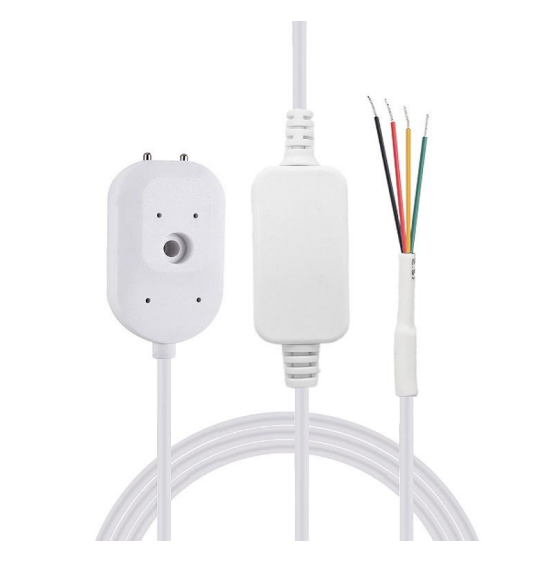

本产品用于检测液体水的溢出，可安装在任何需要的位置，如：地下室、水池、或任何水可能泄露而不易被发现的隐蔽场所。

二、应用场景

适用于造船工业、发电机设备、石油化工、食品工业、水处理设备、家电、油压机械等行业。

三、产品特点

1、体积小；

2、结构简单；

3、安装方便；

4、工作寿命长；

5、线材是UL线材。

四、技术参数

五、产品尺寸图(单位：mm)

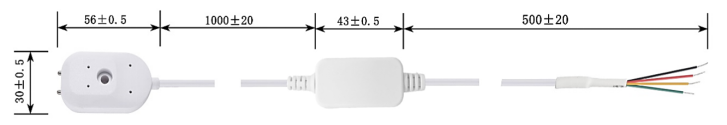

图1.产品尺寸图

六、接线说明

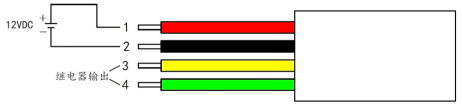

图2.产品接线示意图

七、工作模式

没有漏水时，继电器输出：常闭，见图3。

发生漏水时，产品持续检测到漏水10秒钟左右，继电器输出打开报警。

漏水解除后3秒钟左右，继电器输出闭合恢复。

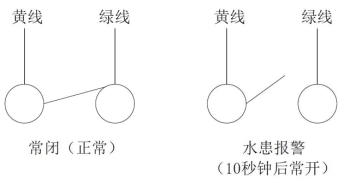

图3.工作模式示意图

检测方式：

将本产品探头的2个探针持续浸没在水中10秒钟左右，检测到继电器输出打开；

让本产品探头的2个探针脱离水3秒钟左右，检测到继电器输出闭合。

安装方式：

1、本产品应固定在需要检测漏水的位置：发生漏水时水能够快速聚积的地方；

2、产品的2个金属探针应该保持在同一个平面上；

八、注意事项

1、建议将本产品的连接线放置在塑料管里。

2、仅使用安全电源或报警系统提供的电源供电。

九、质量保证

产品出厂12个月内，基于正常使用和非人为损坏，对产品提供免费维修服务。
