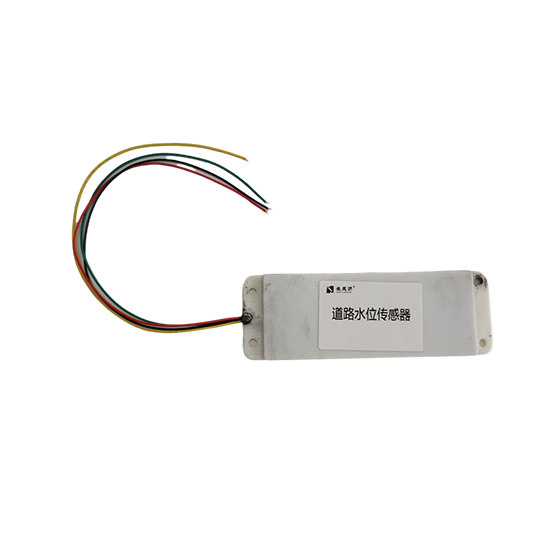

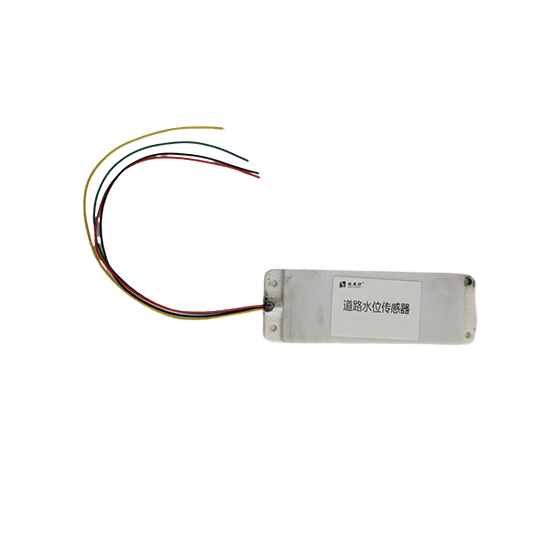

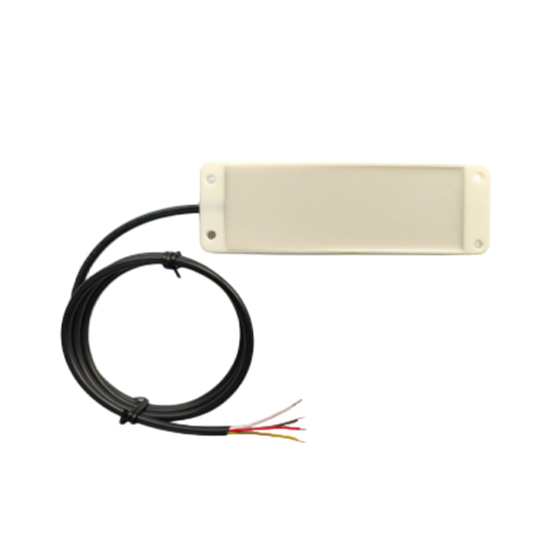

一、产品简介

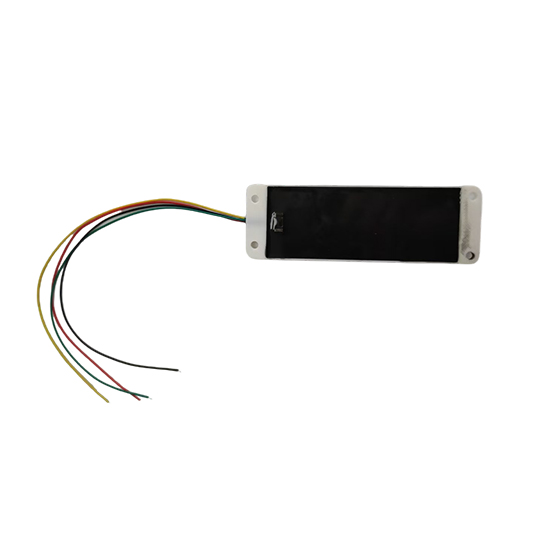

道路水位传感器RWLS01是通过电容型高频介电常数测量、可感知连续液位变化的智能传感器。可输出液位高度、温度信息，适用于城市道路、社区路面等低洼路段的积水监测场景。

二、产品特点

¾可测量连续液位，量程可灵活配置；

¾工作寿命大于3年，期间完全免维护；

¾安装简便，成本低。

三、技术参数

四、应用场景

道路水位传感器RWLS01适用于道路积水、低洼地等环境的水位监测。

一、RS485/UART 连线说明

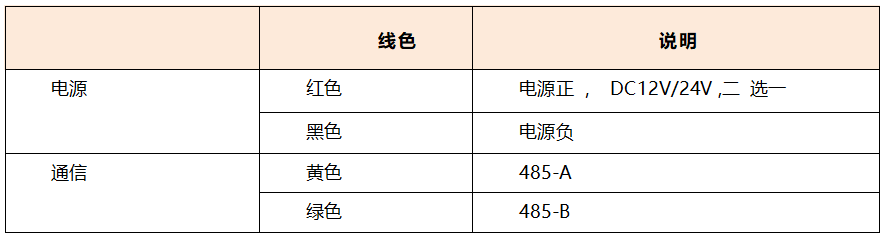

RS485 通信的接线方式如下：

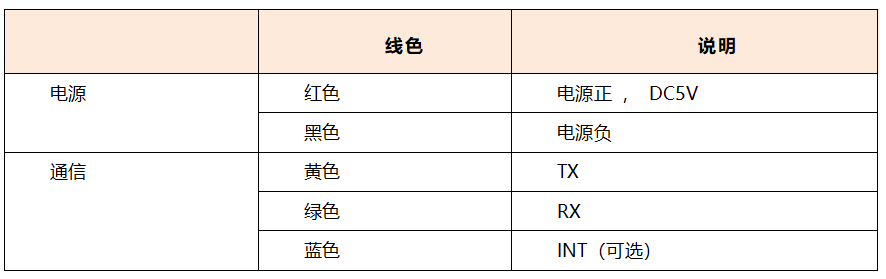

UART 通信的接线方式如下：

二、设备测试

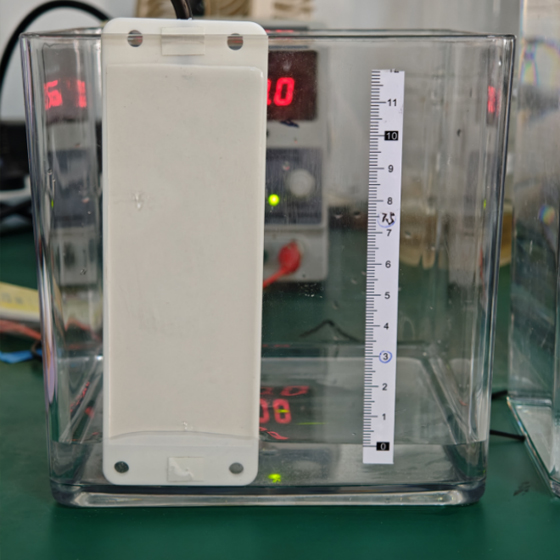

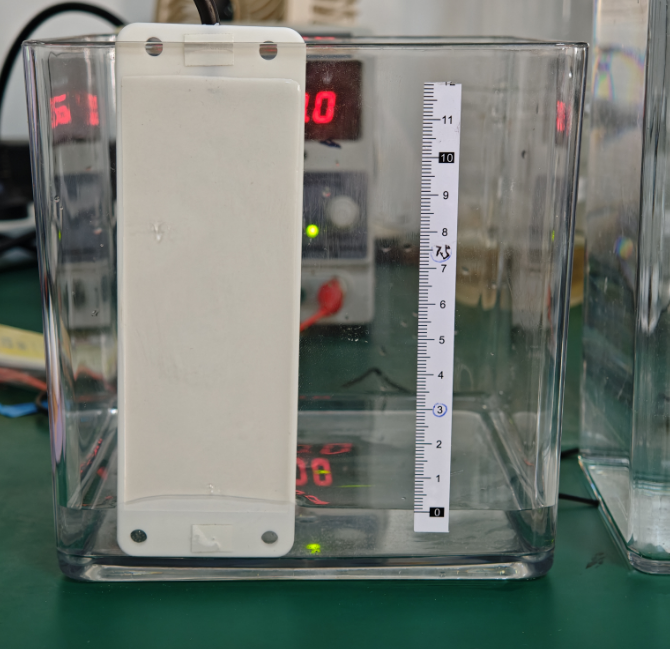

6.1 测试操作

测试时，请确保传感器周围没有其他物体，且不要手扶或者用金属制品进行固定。如非必要，尽量不要有东西遮挡测量电极位置。

6.2 设备验证

6.2.1 数据查询(NB-IOT/CAT1 无线通信版本)

设备默认10 分钟上传一次数据。安装完成后请等待 10 分钟左右，由数据平台工程师查看设备数据是否正常。

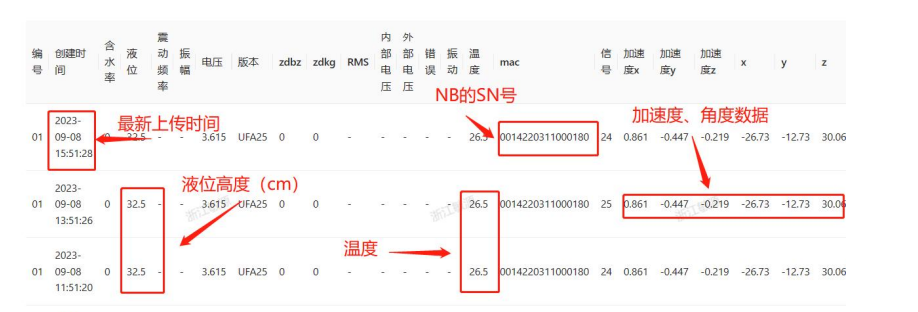

界面上各参数说明如下：

编号：默认 01

创建时间 ：最新数据上传时间

液位 ： 测量液位深度，单位cm

温度 ：传感器读出环境温度

mac ：设备 SN

6.2.2 数据查询（ RS485/UART 通信版本）

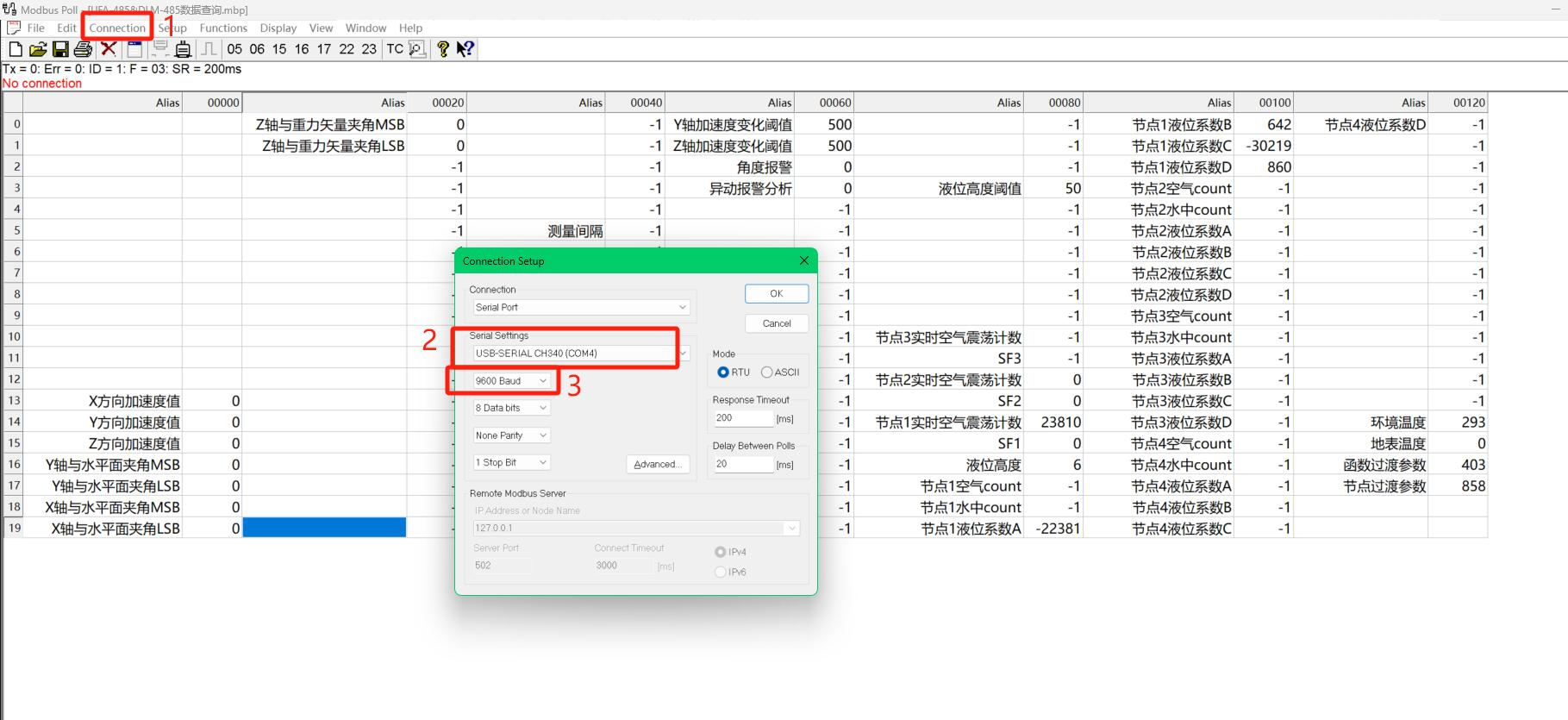

传感器用 RS485/UART 连接到电脑 ，使用 Modbus Poll 打开传感器对应的 mbp 文件 ，点击“Cennection”选择对应的COM 口 ，波特率 9600 /38400，最后点击“ok”即可。

三、设备安装

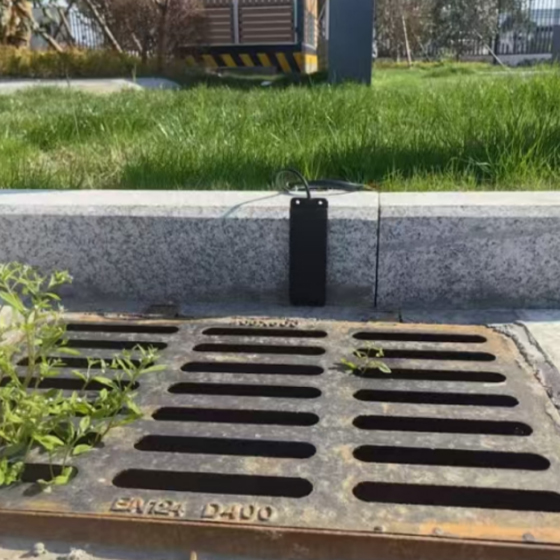

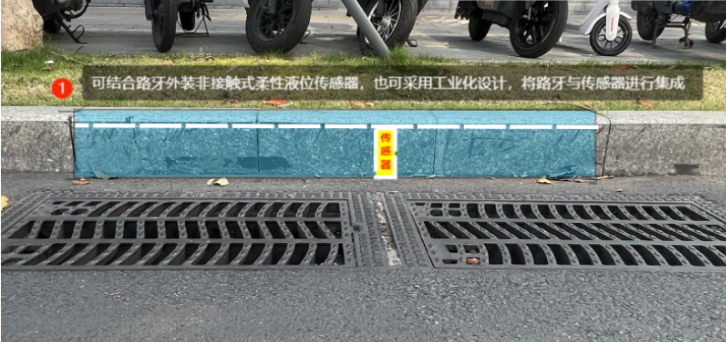

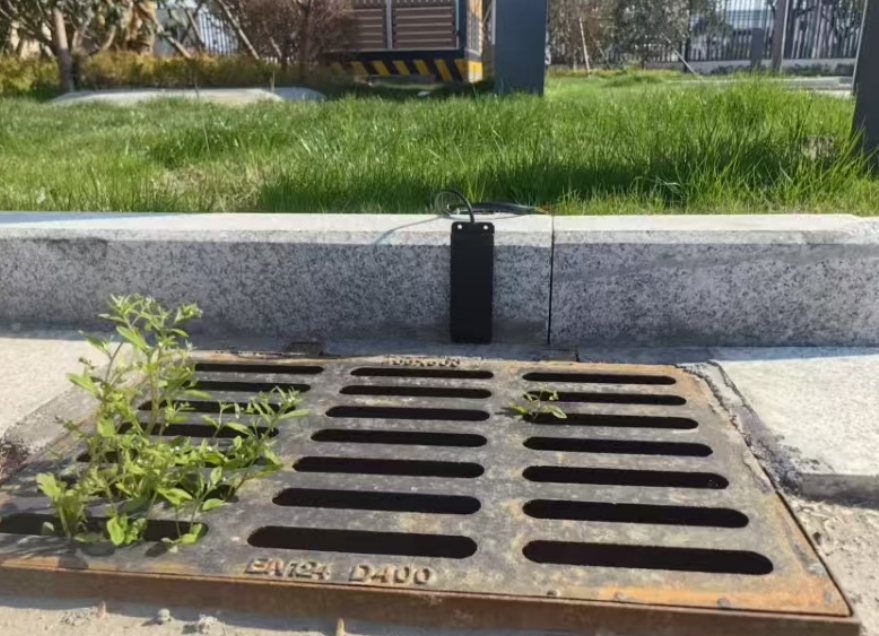

  可结合路牙安装，也采用工业化设计与路牙无缝集成。
