产品名称： | 七合一空气质量检测仪 |
产品型号： | MAQ01020406070914-S-P2 |
版本： | V1.0 |
制定人： | 贺根文 |
审核人： | 袁超 |
一、产品描述

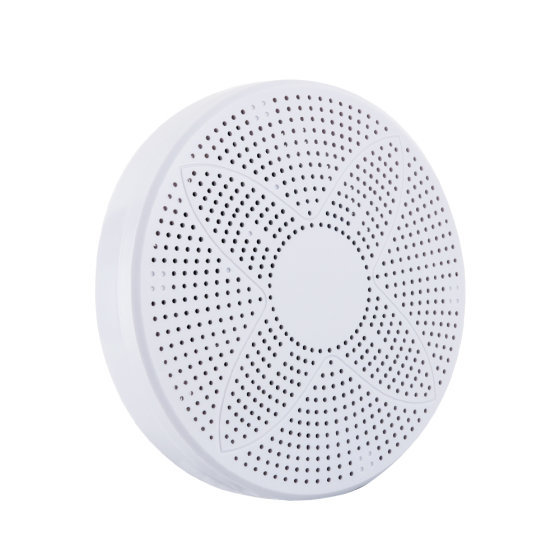

七合一空气质量检测仪是一款高性价比的数字信号输出传感器产品，采用 RS485 输出模式，集 CO2 、甲醛、TVOC、激光粉尘 PM2.5/PM10 颗粒物、温度、湿 度传感器于一体。可对所处环境进行实时全面检测，具有良好的稳定性，非常方 便客户使用。
二、应用领域
● 酒店房间空气质量监控
● 新风换气系统
● 空气净化器，空调
● 空气质量监测设备
● 厨卫换气控制系统
● 智能家居设备
三、产品特点
● 同时输出 CO2 、 甲醛、TVOC、PM2.5、PM10、温度、湿度七组数据
● 灵敏度高，数据稳定
● RS485 输出
● 温度分辨率 0.1℃ ，湿度分辨率 0.1%RH
● 最快 0.5 秒通过 RS485 信号输出七组传感器监测数据
四、量程精度
类 别 | 测 量 分 辨 率 | 测 量 范 围 | 测 量 精 度 |
CO2 | 1ppm | 400ppm~5000ppm | ±50ppm+5%读数 |
甲醛 | 1ug/m3 | 0ug~1000ug/m³ | ±25% |
TVOC | 1ug/m3 | 0ug~2000ug/m³ | ±25% |
PM2.5 | 1ug/m3 | 0ug/m3~999ug/m³ | ±10% |
PM10 | 1ug/m3 | 0ug/m3~1000ug/m³ | ±10% |
温度 | 0.1℃ | -20℃~60℃ | ±0.5℃ |
湿度 | 0.1%RH | 5~95%RH | ±5%RH |
五、技术参数
接线端子 | 通讯：RJ45 接口，供电：DC 电源孔 |
输出信号 | RS485 |
工作电压 | 5.0±0.2VDC |
平均工作电流 | ≤80mA |
预热时间 | 2 分钟(甲醛和 TVOC 需要预热稳定，其它参数上电即显示) |
工作温度 | 0℃~50℃ |
工作湿度 | ≤95％RH |
外形尺寸 | 直径 168mm，高 51mm |
使用寿命 | 3 年 |
六、接口定义
接口 | 名称 | 功能 |
1 | RJ45 口第 6 脚 | RS485A |
2 | RJ45 口第 8 脚 | RS485B |
3 | 电源孔 | 接电源 5VDC |

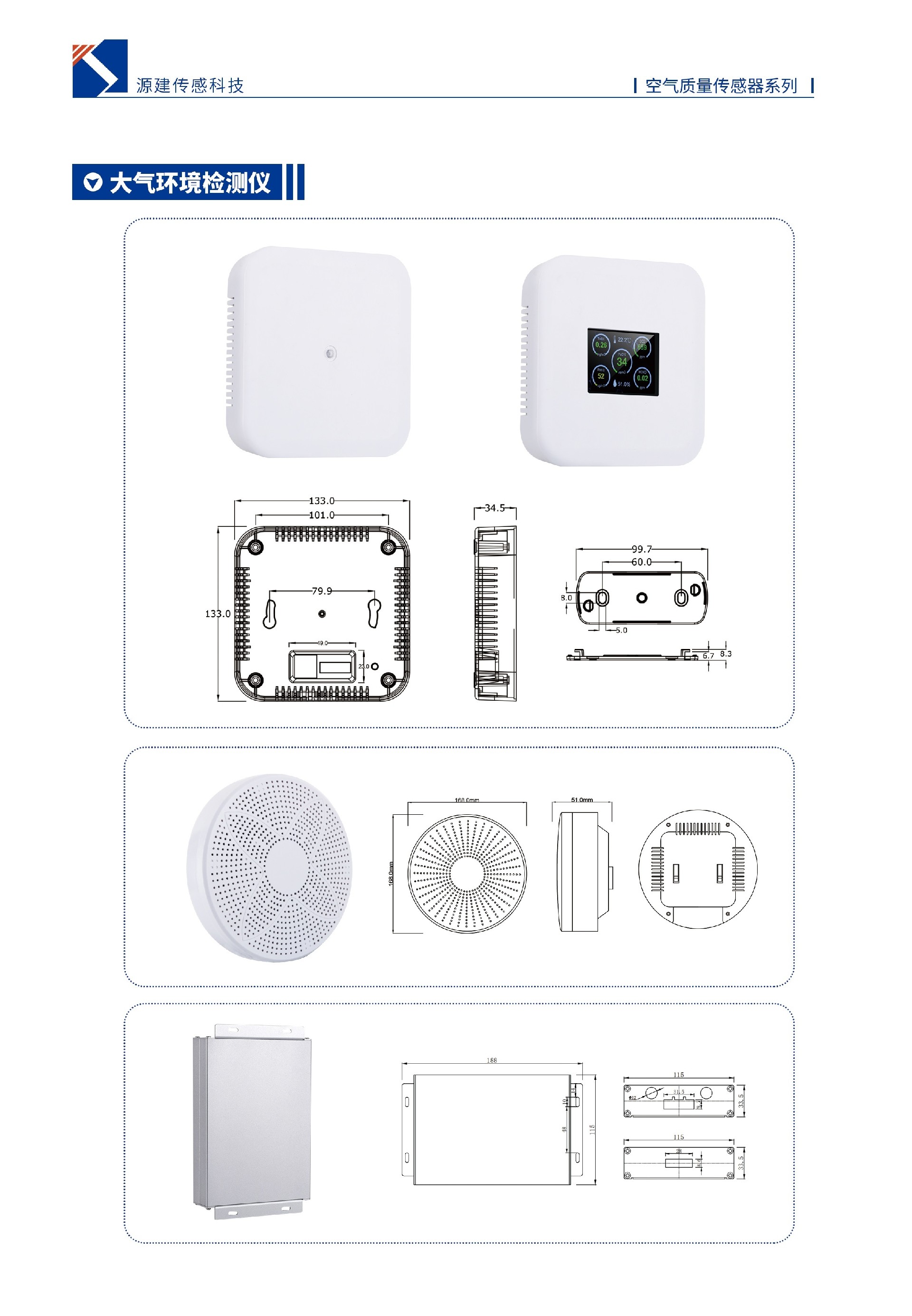

六、外观尺寸图
七、注意事项
初次上电使用需预热 2 分钟以上
请勿将该模块长时间置于高浓度有机气体及腐蚀性气体中
请勿将模块安装在强对流气体环境下使用
避免地面沙尘，飘絮物等大尘埃颗粒甚至絮状物污染导致风扇缠绕阻转，建
议使用设备采取适当的预过滤处理
用户切勿拆解传感器，包括金属屏蔽壳，以防出现不可逆破坏
本传感器适用于普通室内环境
八、RS485 通讯协议
1、RS485 通讯协议概述
通信协议详细地描述了七合一空气质量检测仪入和输出命令、信息和数据，以便第三方使 用和开发。
物理接口：
连接上位机的主通信口，采用标准串行 RS-485 通讯口。
信息传输方式为异步方式，起始位 1 位，数据位 8 位，停止位 1 位，无校验。 数据传输缺省速率为 9600b/s
2、通信协议详述
2.1 通讯方式
1) 所有回路通信应遵照主/从方式。在这种方式下，信息和数据在单个主站和从站 (监控设 备) 之间传递。
2) 支持广播模式。
3) 无论如何都不能从一个从站开始通信。
4) 若主站或任何从站接收到含有未知命令的包裹，则该包裹将被忽略，且接收站不予响应。
2．2 返回数据帧结构描述
每个数据帧组成如下： (RTU 模式)
地址
功能代码
数据数量
数据 1
...
数据n
CRC 16 位校验
3、传输格式
1) 主机发送读地址命令：
地址 | 功能码 | 寄存器地址 高位 | 寄存器地址 低位 | 数据个数 高位 | 数据个数 低位 | CRC 16 位校验 |
00 | 03 | 01 | 00 | 00 | 01 | Xxxx 低位在前 |
从机返回地址：
地址 | 功能码 | 字节长度 | 地址高位 | 地址低位 | CRC 16 位校验 |
00 | 03 | 02 | 00 | xx | Xxxx 低位在前 |
例：发送：00 03 01 00 00 01 84 27
响应：00 03 02 00 addr CRCL CRCH 若 addr=2 则读取的传感器地址为 2
2) 主机发送读数据命令：
地址 | 功能码 | 数据起始地 址高位 | 数据起始地 址低位 | 返回数据 个数高位 | 返回数据 个数低位 | CRC 16 位校验 |
( 目前仅支持读取所有数据，从地址 0002 开始，读取 7 个数据值) ,只有 7 个传感器数据, 对应 7 个传感器地址,数据起始地址高位永远为 0,返回数据个数高位永远为 0.
内部报文信息
起始地址 | 数据个数 | 说明 |
只能是如下: |
|
|
0x0002 | 1 | CO2 浓度 |
0x0004 | 1 | 甲醛浓度 |
0x0006 | 1 | TVOC 浓度 |
0x0008 | 1 | PM2.5 浓度 |
0x000A | 1 | PM10 浓度 |
0x000C | 1 | 温度值 |
0x000E | 1 | 湿度值 |
起始地址只能用以上列表中的地址,否则不回应.数据个数如果超出,也不回应,比如,起始地 址 0X000C,可以返回的数据个数只可能是 1 或 2,如果要回 3 个数据则不回应.同理,地址 0X000E,返回数据个数只能是 1.返回数据个数 0,也不回应。
从机传感器返回值：
从机地址 | 功能码 | 数据个数 | 数据 N | CRC |
XX | 03 | xx | xx | xxxx |
字节长度仅指数据长度。
N0 | N1 | N2 | N3 | N4 | N5 | N6 | N7 | N8 | N9 | N10 | N11 | N12 | N13 |
CO2 高位 | CO2 低位 | 甲醛 高位 | 甲醛 低位 | TVOC 高位 | TVOC 低位 | PM2.5 高位 | PM2.5 低位 | PM10 高位 | PM10 低位 | 温度 高位 | 温度 低位 | 湿度 高位 | 湿度 低位 |
示例：主机发送 01 03 00 02 00 07 CRCL CRCH
响应：01 03 0E 02 26 00 26 00 34 00 0E 00 11 01 1C 02 5D CRCL CRCH
