产品名称： | 二氧化碳变送器 |
产品型号： | MAQ01-AV-P1 |
版本： | V1.0 |
制定人： | 贺根文 |
审核人： | 袁超 |
一、产品描述
MAQ01-AV-P1二氧化碳传感器是一款优化了成本、免维护且易于安装的红外线二氧 化碳传感器，可应用于室内通风监测。通过在线检测周围环境中二氧化碳气体含量， 并将测量数据以模拟形式输出供监控平台采集。可帮助智能化大楼节约能源，从而降 低运行成本，同时帮助提高室内空气质量。
本产品广泛应用于空气质量检测仪、空气净化设备、新风系统、空调控制、智能 家居、物联网环境信息采集、农业生产、冷链运输等相关领域。
二、技术指标
总体性能 |
符合标准 | EMC2004/108/EC directive RoHs directive 2011/65/EU |
工作温度 | 0 ~ +50° C |
储存温度 | -20 ~ +70° C最大 |
工作湿度 | 0 ~ 95% RH无结露 |
工作环境 | 公共场所 ，商务楼 ，住宅建筑等智能化楼宇 ，避免 SO2 和腐蚀气体环境 |
预热时间 | 1 分钟 ( 在全规格时 ， ≤ 15 分钟 ) |
维护间隔周期 | 免维护 |
自校准功能 | 开启 (默认) |
供电 |
供电电源 | 24VDC±20% |
峰值功耗 | 3W 对应 24VAC |
信号输出 |
OUT1 线性转换范围 | 0-10V 对应 0-2000ppm (默认) |
OUT2 线性转换范围 | 4-20mA 对应 0–2000ppm |
转换精度 | 输出 1 ：小于 ± ( 20mV +2% 输出) |
| 输出 2 ：小于 ± ( 0.3mA +2% 输出) |
模拟输出负载 | 输出 1 ＞ 5kOhm ，输出 2 ＜ 500Ohm |
模拟输出电阻 | 100Ohm 最大 (直流电) |
模拟输出安全 | 输出 1 执行安全电极保护 / 电源 |
三、产品特点
0-2000ppm 测量范围；
两路模拟量信号输出；
根据实际应用需求，可对气体含量进行动态的监测；
正常应用环境下可免维护；
2 种型号可供选择，室内墙面安装。

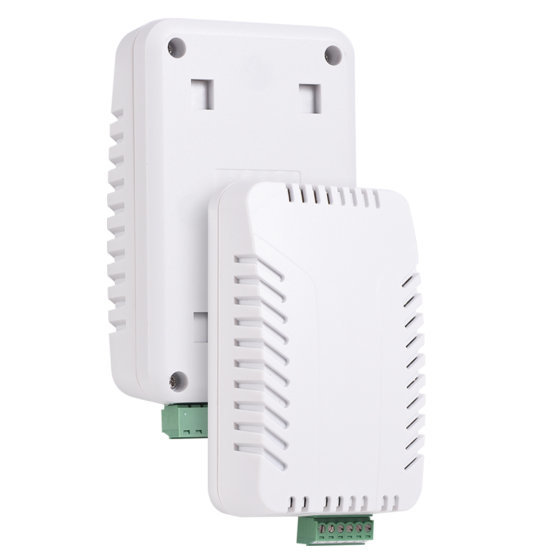

四、外形及结构尺寸
五、接口定义
图2. 实物端子接线图
图3.端子接线示意图
六、注意事项
从结露状态进入非结露状态，2 小时内系统可以恢复到正常工作状态。
请尽量避免震动，如果经过震动、跌落、焊接时间长可能会使传感器的测量准确性
变差。如果发生严重的震动或跌落情况后，需要验证产品的准确度。
不要在粉尘密度大的环境长期使用。
避免在含有 HF，H2S，SO2，HCL,NOX，NH3,PH3,CL2，F2, O3，H2O2 等酸性、碱性、强氧化性气体环境中长期使用。
避免对外壳施加任何方向的外力，会影响传感器性能，并可能造成损坏
七、质量保证
产品出厂12个月内，基于正常使用和非人为损坏，对产品提供免费维修服务。
