露点变送器DPT-A3
- 露点变送器DPT-A3采用的是热固聚合物高分子敏感电容，响应迅速，稳定可靠，测量范围为-80～+20℃td，精度全量程为±2℃td，本产品具有自动校准零点功能，并自动进行热清洗，长期使用性能也极其稳定。
一、 产品简介
露点变送器DPT-A3采用的是热固聚合物高分子敏感电容，响应迅速，稳定可靠，测量范围为-80～+20℃td，精度全量程为±2℃td，本产品具有自动校准零点功能，并自动进行热清洗，长期使用性能也极其稳定。
二、 应用场景
适用于食品加工、制药、汽车制造、化工、小型工业干燥器等应用。
三、 产品特点
1、全新的高分子薄膜传感器技术；
2、精度高达±2℃td；
3、自动校准功能；
4、超快的响应速度和出色的长期稳定性；
5、防冷凝结露，抗微粒污染、油蒸汽及多数化学品；
6、出厂前的多点温度补偿校准；
7、出色的抗干扰能力；
8、IP65防护等级，即使恶劣的环境下也能提供良好的保护；
9、低湿环境下的灵敏度要超过普通湿敏电容百倍以上；
10、高分子聚合物具有耐酸、耐碱、耐水浸，对使用环境要求很低。
四、 技术参数
测量参数 | 露点测量范围 | -80～+20℃td（标准） |
应用温度范围 | -40～+60℃ |
测量精度 | 露点精度（空气或氮气） | ±2℃td（标准） |
响应时间 | 63%[90%]，气体20℃，压力1bar时 | -60～-30℃td 20秒[40秒] |
-30～-60℃td 5分钟[20分钟] |
输出 | 电流输出 | 4-20mA（三线制） |
电流输出分辨率 | 0.002mA |
电流输出温度漂移 | 0.01% of span/℃ |
电流输出负载 | 不大于500ohm |
电源 | 电动加热 | 12～24V/250mA |
正常测量 | 12～24V/30mA |
工作环境 | 工作温度 | -40～60℃ |
存储温度 | -40～60℃ |
相对湿度 | 0～95%RH |
样气流速 | >1 L/min |
压力 | 0～50bar |
其他 | 外壳 | 不锈钢 |
保护等级 | IP65 |
机械部件连接 | ISO G1/2″ |
电气连接 | 航空插头M12直头 |
不锈钢网过滤器 | 过滤等级40-50um |
电磁兼容 | 符合IEC 61326-1 |
输出电流与露点温度的对应关系（理论值）：
露点温度(℃td) | -80 | -70 | -60 | -50 | -40 | -30 | -20 | -10 | 0 | 10 | 20 |
电流值(mA) | 4 | 5.6 | 7.2 | 8.8 | 10.4 | 12 | 13.6 | 15.2 | 16.8 | 18.4 | 20 |

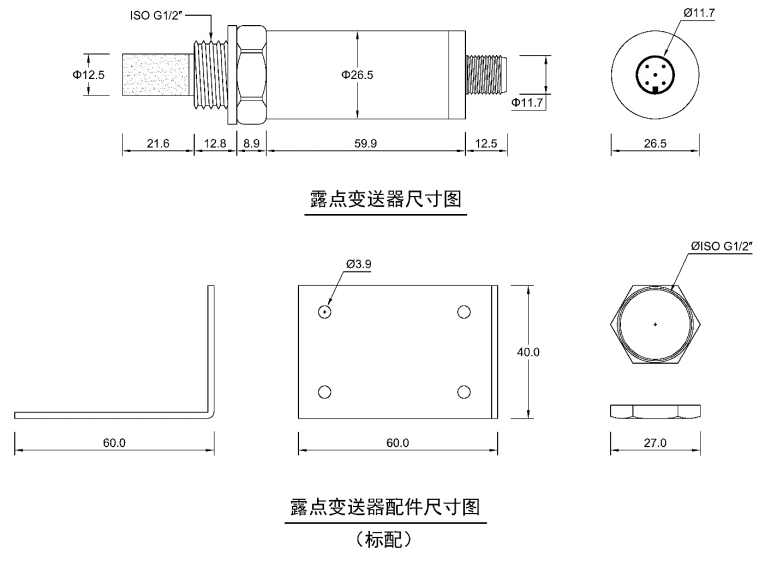

五、产品外壳尺寸图(单位：mm，公差：±0.5mm)

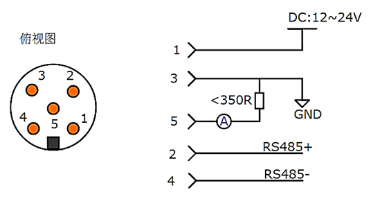

六、 接线说明
PIN | 1 | 2 | 3 | 4 | 5 |
Signal | 12-24V | RS485+ | GND | RS485- | OUT |
说明 | 电源正极 | RS485+极 | 电源负极 | RS485-极 | 电流输出 |

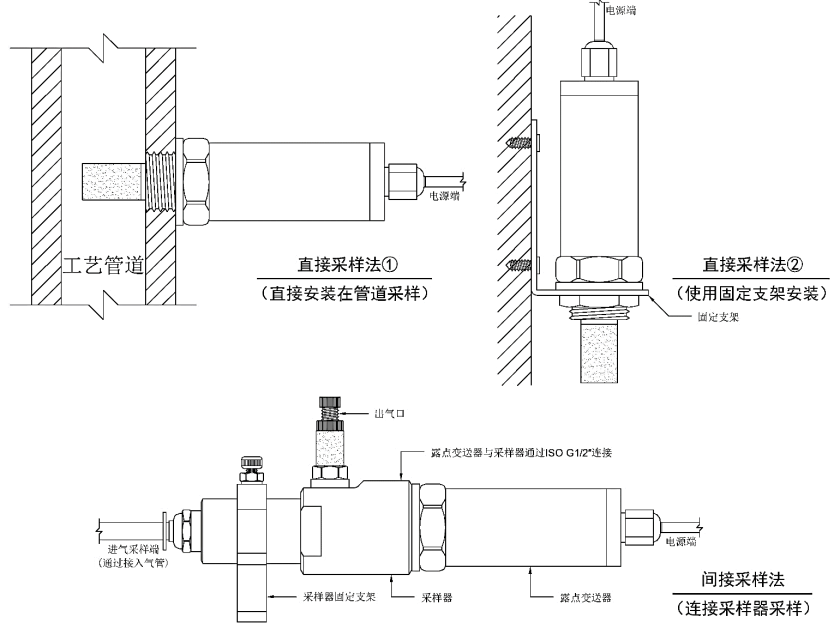

七、 安装示意图（采样器选配）
八、 注意事项
1、勿将本产品用于安全保护装置或急停设备上，以及由于本产品故障可能导致人身受到伤害的任何应用中；在使用本产品前，请仔细阅读本说明书中的内容；
2、禁止在易燃、易爆气体的场所使用；
3、为防止污染感湿膜，避免手指直接触摸元件表面；汗液会污染感湿膜会导致性能漂移，接触传感器请戴防静电手指套；
4、避免在含有以下气体的环境中使用：盐、二氧化硫、卤素气体、氨、酒精、乙二醇醚、醛等；
5、本产品对光线不敏感，但长时间暴露在太阳光或则紫外线辐射中，同样加速老化。
九、 应用信息
1、工作条件
确保传感器性能正常稳定的工作，建议使用环境的温度范围-40℃～60℃，湿度范围0～95%RH。超出建议的范围可能导致测量结果暂时性漂移。
2、存储条件与恢复
湿度传感器为环境敏感型电子元器件，需要仔细防护。长期暴露在高浓度的化学蒸汽中将会致使传感器的测量产生漂移。因此建议将传感器存放于原包装内，并符合存储条件：温度范围-40℃～60℃；湿度范围0-95%RH。在生产和运输过程中，要保证传感器远离高浓度的化学溶剂,要避免使用挥发性胶水、粘性胶带、不干胶贴纸，或者具有挥发性的包装材料，如发泡塑料袋、泡沫塑料等。
十、 质量保证
产品出厂12个月内，基于正常使用和非人为损坏，对产品提供免费维修服务。
