一、 产品简介

本产品为工业级别的高精度温度变送器，传感、变送一体化设计，带有专用温度补偿电路和线性化处理电路，输出4-20mA标准电流信号；具有量程范围宽、精度高、体积小，安装方便，抗干扰能力强，一致性好等特点。本产品的螺钉式铜头结构可以直接拧入 1/4”-28 的螺孔；

二、 应用场景

本产品可适用于监测各种设备、位置的温度，如输送机、斗式提升机、电机、齿轮箱、泵、汽轮机、涡轮机、硬化炉、离心分离机、搅拌机、锤式粉碎机。

三、 产品特点

1、安装简单、直接；

2、即时可用，无需校准；

3、输出4-20mA 直流模拟信号；

4、适用于检测各种设备、位置的温度；

四、 技术参数

五、 结构尺寸图

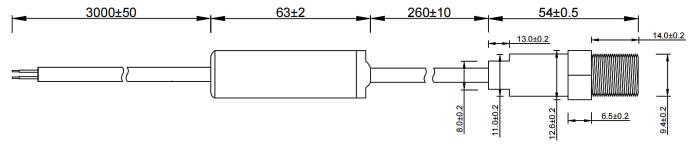

                 图1.结构尺寸图（单位：mm）

注：铜头螺纹参数：1/4-28x0.375  7/16” Hex；

六、 接线说明

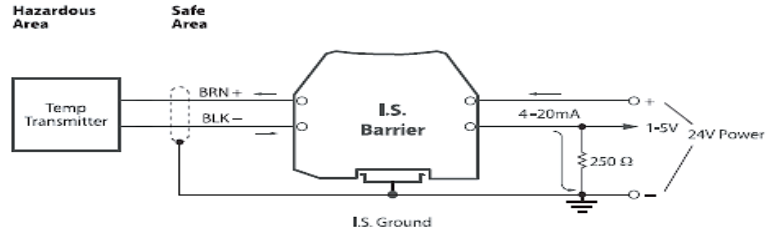

                                  图2.接线说明

注：红线接电源正，黑线接电源负。

七、 数据计算

温度T=(I-4)/0.1-40; 其中I:测试电流(mA)，T:转换温度(℃)。

八、 注意事项

DIN 导轨(I.S 地线)必须与周围电气柜(及其它任何形式的高电势体)，在 24V 直流供电时直接接地。

九、 质量保证

产品出厂12个月内，基于正常使用和非人为损坏，对产品提供免费维修服务。

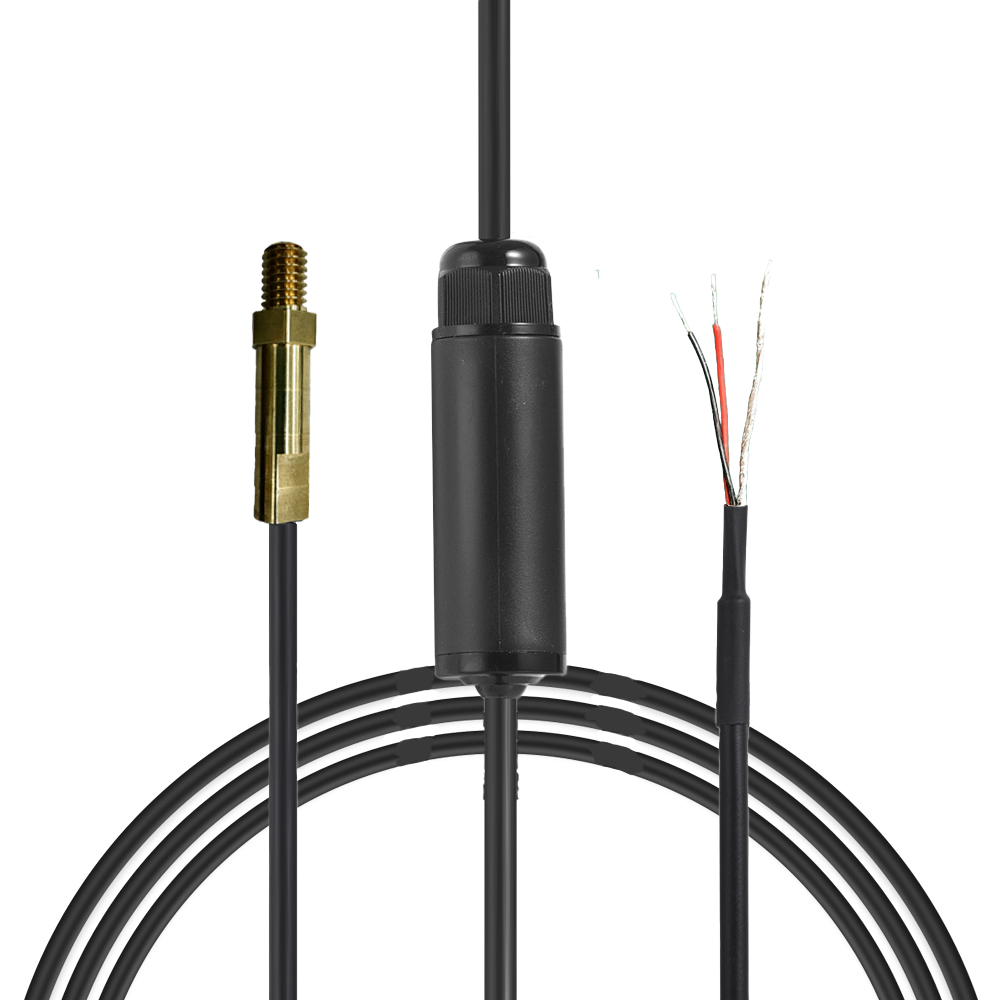

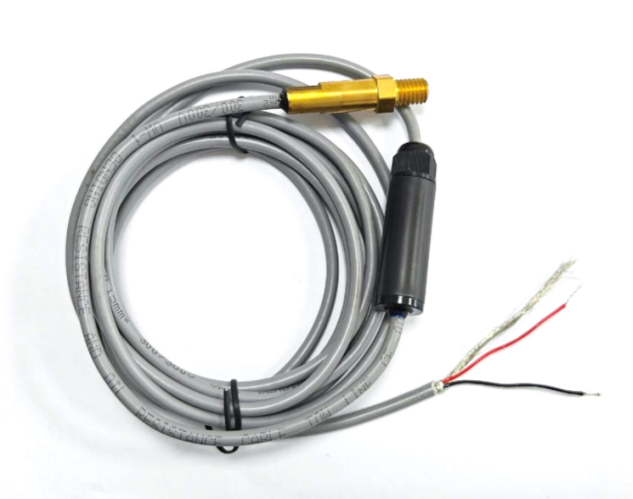

十、 产品实物图

产品实物图供参考。
