BTH-7S
- BTH-7S是一款高性能温湿度数据采集变送器，采用MODBUS工业控制总线协议，可以多个变送器共同总线组网，也可以接入其他符合MODBUS RTU协议的总线组网中。该变送器能够实时、稳定地监控环境温湿度的变化。该变送器具有体积小、安装方便、性能可靠、使用寿命长、响应速度快等特点。
产品规格书
产品名称 | 温湿度变送器 |
产品型号 | BTH-7S |
版本 | V1.1 |
制定人 | GW.H |
审核人 | CY |
一、
产品简介
BTH-7S是一款高性能温湿度数据采集变送器，采用MODBUS工业控制总线协议，可以多个变送器共同总线组网，也可以接入其他符合MODBUS RTU协议的总线组网中。该变送器能够实时、稳定地监控环境温湿度的变化。该变送器具有体积小、安装方便、性能可靠、使用寿命长、响应速度快等特点。
二、适用范围
仓储、烟草、制药等行业；温湿度仪表、加湿设备、除湿设备等产品。
三、技术参数
工作电源 | 9～24VDC |
输出信号 | MODBUS RTU协议 |
温度测量范围 | -20～80℃ |
湿度测量范围 | 0～100%RH |
温度测量精度 | ±0.5℃（@25℃），±1℃（全量程） |
湿度测量精度 | ±3%RH(@25℃，30～80%RH；其它±5%RH) |
响应时间 | <15S（25℃） |
工作温度 | -20～80℃ |
存储温度 | -40～80℃ |
安装方式 | 导轨安装 |
外壳 | ABS白色 65*46*29mm |

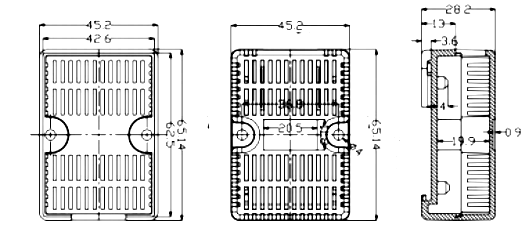

四、外观尺寸（单位：mm）

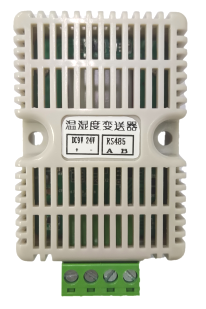

五、接线图
1、电源正极（DC12V+）
2、电源负极（DC12V-）
3、RS485输出A(RS485A)
4、RS485输出B(RS485B)
六、注意事项
1、在当温度超出工作范围时，请不要安装变送器；
2、变送器部分技术指标有可能修改，以产品标识上的指标为准；
3、接通电源前，必须确认控制器的模拟输入端与变送器输出端匹配；
4、如果安装面与被测环境有较大温差，建议使用支架距离20CM安装；
5、施工人员在安装和接线过程中应戴防静电手套和切断电源，不可带电操作；
6、当变送器连接到控制器时，为防止噪声干扰，建议使用18-24AWG屏蔽线缆；
7、变送器应安装在能够有效反应出被测区域温度的位置，并注意远离热源或冷源。
七、质量保证
产品出厂12个月内，基于正常使用和非人为损坏，对产品提供免费维修服务。
八、MODBUS RTU协议二维码
